概覽：
| 規格參數 | 訂貨號 |
| TrustPLC CTSC-200 EM231高速高精度模擬量輸入模塊，4路電壓輸入, 16BIT，集成兩路10V DC輸出 | CTS7 231-7HC32 |
技術參數：
物理特性 | |
尺寸(寬×高×深) | 71.2×80×62mm |
功耗 | 3.5W |
電流損耗 | |
+5V DC消耗電流 | 40 mA |
L+ | 35 mA |
L+線圈電壓范圍 | 20.4～28.8V DC |
LED燈指示 | 24V 電源狀態，亮表示電源正常，滅表示電源故障 |
電源部分 | |
輸出電壓 | 10V DC |
額定輸出電流 | 10mA |
輸出短路保護 | 是 |
模擬量輸入特性 | |
輸入點數 | 4 |
隔離(現場與邏輯電路間) | 有 |
輸入類型 | 差分輸入 |
量程 | ±10V, ±5V |
最大輸入電壓 | 30V |
最大輸入電流 | 25 mA |
極性反接保護 | 有 |
允許的差分電壓 | |
UCM電壓 | 3V |
輸入地與電源地之間的最大差分電壓 | 75V DC |
電流輸入 | 0～20 mA |
測量原理 | 連續接近 |
每通道轉換時間 | 小于1ms |
四通道最大轉換時間 | 小于4ms |
精度 | 15位+符號位 |
共模抑制比 | 大于85dB，DC - 60Hz |
電壓測量誤差(極限值) | 小于0.1% |
線性誤差 (整個量程) | ± 0.05 % |
AD轉換器分辨率 | 16位 |
量程選擇
下表所示為如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。
需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
SW1 SW2 SW3 滿量程輸入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
濾波特性選擇表
下表所示為如何用DIP開關設置EM 231-7HC模塊的濾波功能，模塊出廠默認SW6為OFF
開關 設置特性 階躍相應時間 SW6 OFF：加濾波 OFF：4mS ON：不加濾波 ON：2mS
安裝規格：

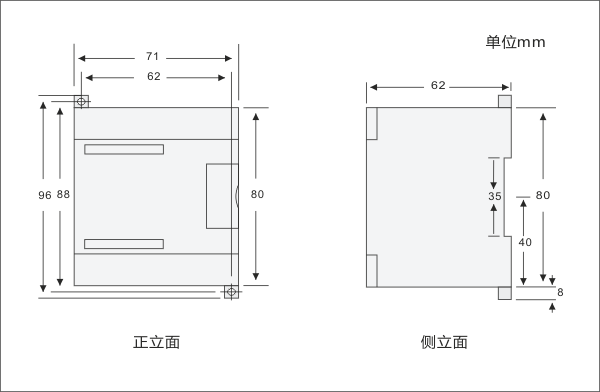

尺寸圖：

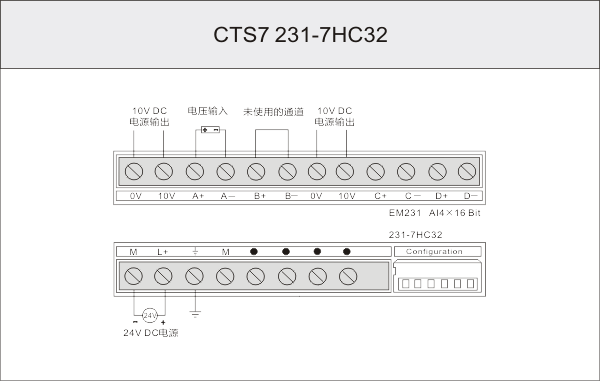

接線圖：
