概覽：

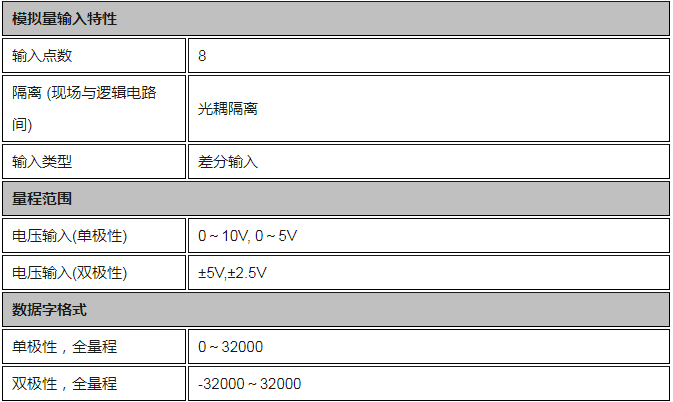

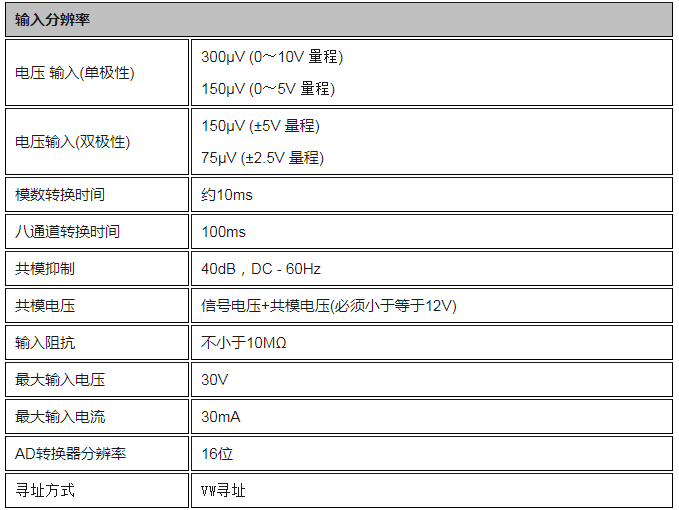

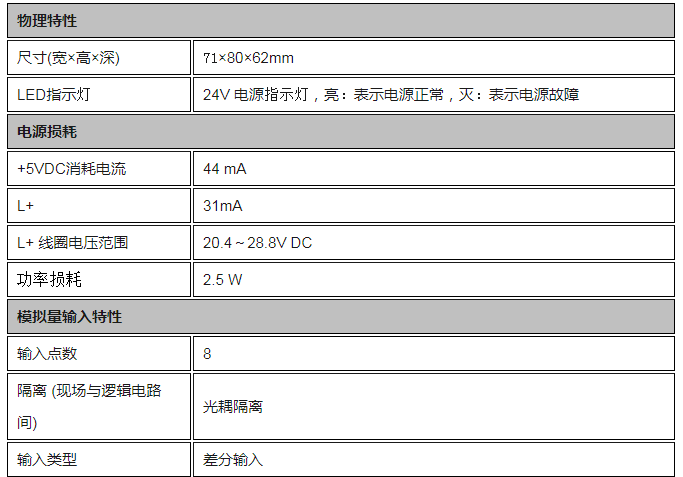

技術參數(shù)：

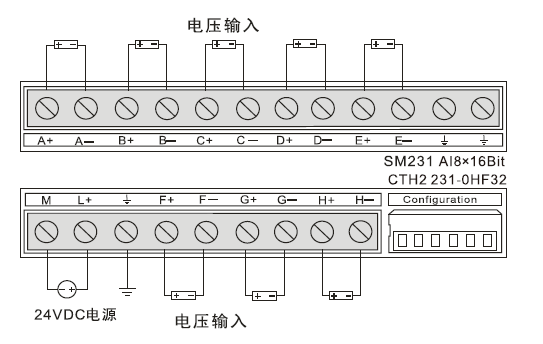

典型應用：

量程選擇與軟件配置

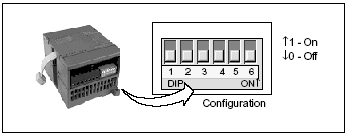

【量程選擇開關位置】

【量程選擇】

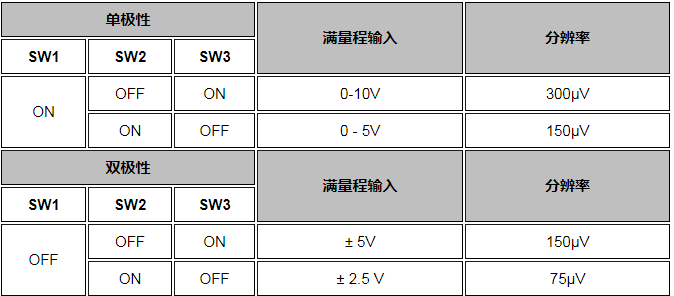

下表所示為如何用 DIP 開關設置 SM231 8AI 模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON 為接通，OFF 為斷開。需要特別注意的是，未使用的 DIP 開關 SW4～SW6，必須設置到 OFF 的位置。

【軟件配置】

對于 SM231 8AI×16位模擬量輸入模塊，其讀數(shù)是在 VW 中，而不是 AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：

x(VWx) = 槽位號 × 64 + 輸入通道號 × 2

槽位號對應模塊的安裝位置，緊靠 CPU 的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。

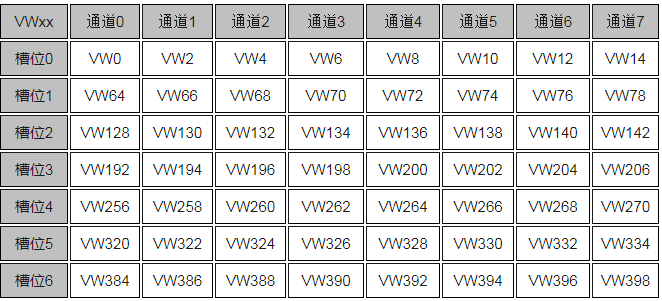

下面給出基于上面公式計算得到的地址速查表：

提示

由于 CO-TRUST的TD2X文本顯示器和SIEMENS的 TD200文本顯示面板所分配的地址固定為 VW0，因而如果你的系統(tǒng)中需要同時使用到TD2X或TD200和SM231 8AI模塊，則SM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

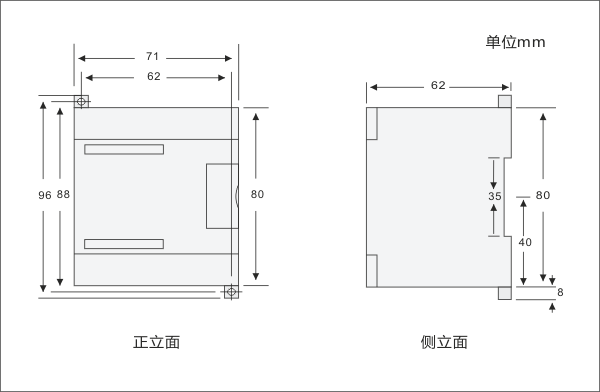

安裝規(guī)格：
